دریچه های کروی قابل تنظیم هوا ( Ball Nozzle ) جریان هوا را با سرعت بالا تا مسافت قابل توجهی پخش می کنند

و در جهت های مختلف به راحتی و به صورت دستی قابل تنظیم هستند. در این دریچه ها پخش کننده هوا به شکل

شیپوره ای است که داخل یک قطعه کروی قرار گرفته و می تواند حول خط محوری در هر جهت تا °30 دوران کند.

در نتیجه جریان هوا را به جهت دلخواه هدایت خواهد کرد.





مزایای دریچه های کروی ( Ball Nozzle )

* افزایش سرعت و طول برد جریان هوا

* تامین جریان هوا در هر مسیر دلخواه با حداکثر زاویه انحراف °30 در هر جهت

* کاهش تعداد و طول انشعاب های کانال به دلیل مسافت برد زیاد

* تنظیم جهت هوادهی به سمت بالا یا پایین به منظور بهینه سازی شرایط مطبوع در تابستان و زمستان

* امکان نصب به صورت سقفی، دیواری و یا در هر موقعیت مناسب دیگر، به ویژه در فضاهای وسیع

* زیبایی و قابلیت نصب آسان روی کانال های گرد و چهارگوش با چیدمان های متنوع

* متعادل کردن فشار سیستم کانال کشی به دلیل کم بودن سطح مقطع خروجی

* طراحی آیرودینامیکی مناسب به منظور ایجاد جریان یکنواخت و کاهش سطح صدایی

* ساخته شده از آلومینیوم و مقاوم در برابر خوردگی



با توجه به نکات گفته شده، این دریچه ها در فضاهای وسیع و مرتفع مانند فروشگاه ها، سالن های کارخانجات، نمایشگاه ها، تالارها و …

به دلیل طول برد زیاد و همچنین در اماکنی نظیر سینما، آمفی تئاتر، سالن های کنسرت و … به دلیل سطح صدایی پایین، کارایی

بسیار موثرتری از سایر انواع دریچه دارند. در بعضی مواقع تجهیزات موجود در محل مانند ماشین آلات، قفسه ها، مبلمان،

پروژکتورها، پارتیشن و … ممکن است مانع جریان هوا شده یا هوا را به سمت خاصی منحرف کنند. در نتیجه معمولا طراحان

برای انتقال هوا به تمامی قسمت ها، تعداد دریچه ها را بیشتر می کنند که این کار افزایش تعداد انشعاب کانال ها

و هزینه ها را به دنبال داشته و احتمال تداخل با سایر تاسیسات و مشکلات اجرایی نیز زیاد می شود.

در اینگونه موارد نیز دریچه های کروی بهترین گزینه خواهند بود.

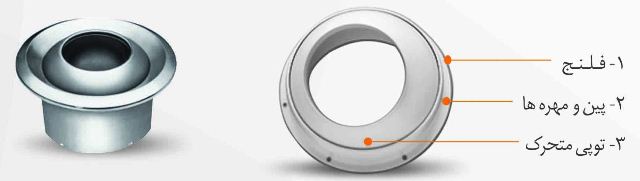

اجزای تشکیل دهنده دریچه کروی

دریچه کروی از 3 قسمت اصلی تشکیل شده است.





بین فلنج و توپی یک نوار پلی استر درزبندی تعبیه شده که مانع نشتی هوا می شود و در اثر اصطکاکی که با توپی ایجاد می کند،

سبب می شود توپی بعد از چرخش و تنظیم کردن زاویه در همان حالت باقی بماند. پین های نگهدارنده فلنج دارای سوراخی هستند

که هنگام نصب دریچه از آنها برای بستن پیچ استفاده می شود. شکل دیگری از دریچه های کروی دارای رابط استوانه ای هستند که

قابلیت اتصال به هر نوع کانال گرد ( مانند کانال های خرطومی، اسپیرال و … ) را داراست. همچنین می توان آن ها را در سه راهی ها

و چهار راهی ها و … در خروجی های هوا نصب کرد.

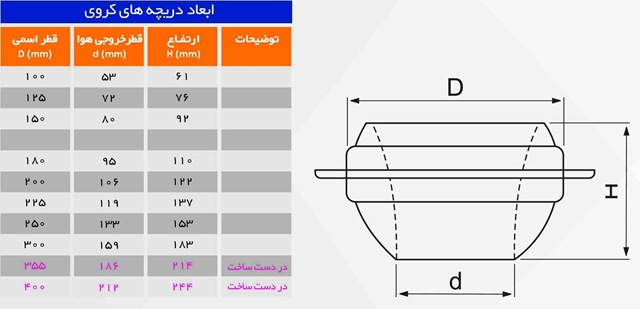

مشخصات ابعادی

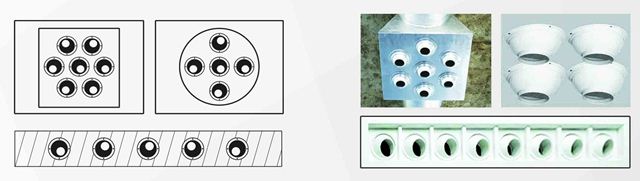

 چیدمان دریچه های کروی

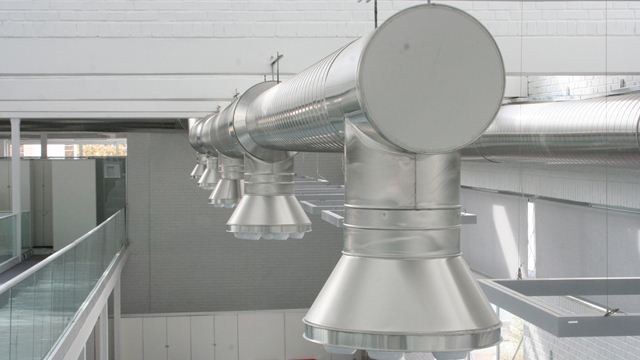

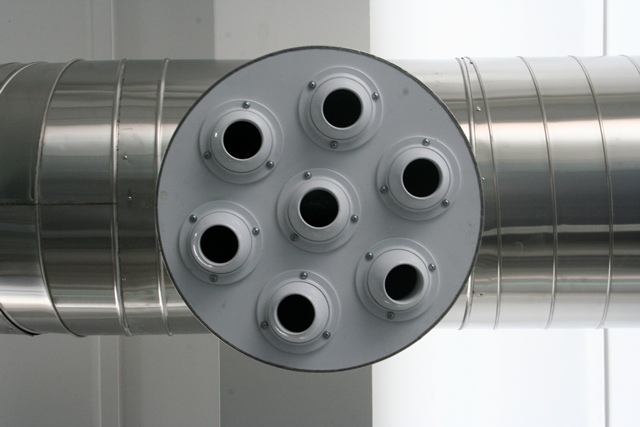

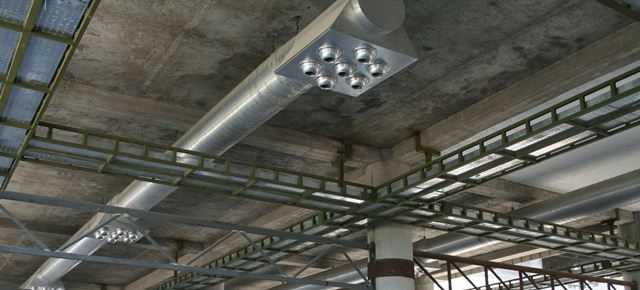

دریچه های کروی را می توان به صورت تکی یا گروهی بر روی کانال های گرد یا چهارگوش و یا در سقف کاذب نصب کرد.

همچنین می توان آنها را در خروجی سه راهی ها، چهارراهی ها و سایر انشعاب ها به جای دیفیوزرهای معمولی به کار برد.

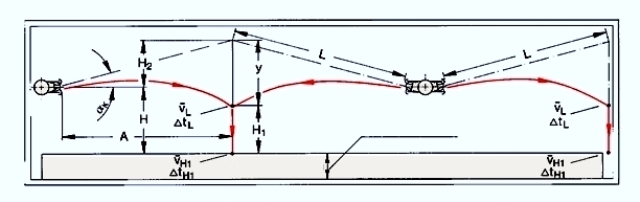

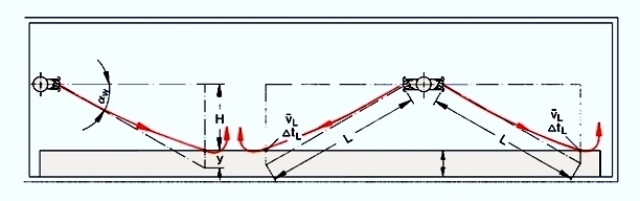

تنظیمات فصلی دریچه های کروی

در جاهایی که نازل ها به صورت افقی نصب شده اند، برای بهینه سازی شرایط مطبوع در زمستان و تابستان مطابق شکل های

زیر جهت نازل ها را به سمت پایین یا بالا منحرف می کنند.

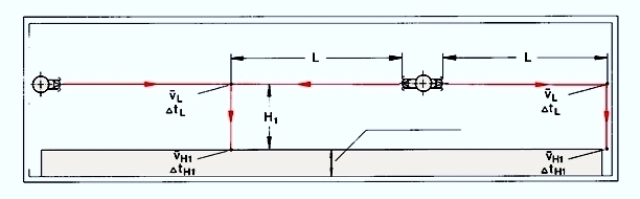

1- اگر هوای ورودی با هوای محل همدما باشد نازل ها به صورت افقی تنظیم می شوند.





2- اگر هوای وزشی سردتر از هوای محل باشد ( تابستان ) نازل ها به سمت بالا تنظیم می شوند.







3- اگر هوای وزشی گرم تر از هوای محل باشد ( زمستان) نازل ها به سمت پایین تنظیم می شوند.
