فلنج TDC جهت اتصال قطعات چهارگوش
توضیحات
فلنج TDC (Transverse Duct Connector) تولیدی گروه صنعتی کیان فن، یک اتصال پیشرفته و فلنجی استاندارد برای مونتاژ سریع و دقیق قطعات کانال چهارگوش است. این فلنج که از ورق گالوانیزه با ضخامتهای متناسب با فشار سیستم ساخته میشود، به صورت کشویی روی لبههای کانال نصب شده و با استفاده از گوشهها و گیرهها، اتصالی محکم و یکپارچه ایجاد مینماید. طراحی خاص این فلنج در کنار نوار هوابند EPDM، هوابندی عالی و کاهش نشتی هوا را تضمین کرده و به دلیل حذف پیچکاری در طول لبه، سرعت اجرای پروژههای تهویه را به شدت افزایش میدهد.
توضیحات تکمیلی
معرفی و ساختار فنی

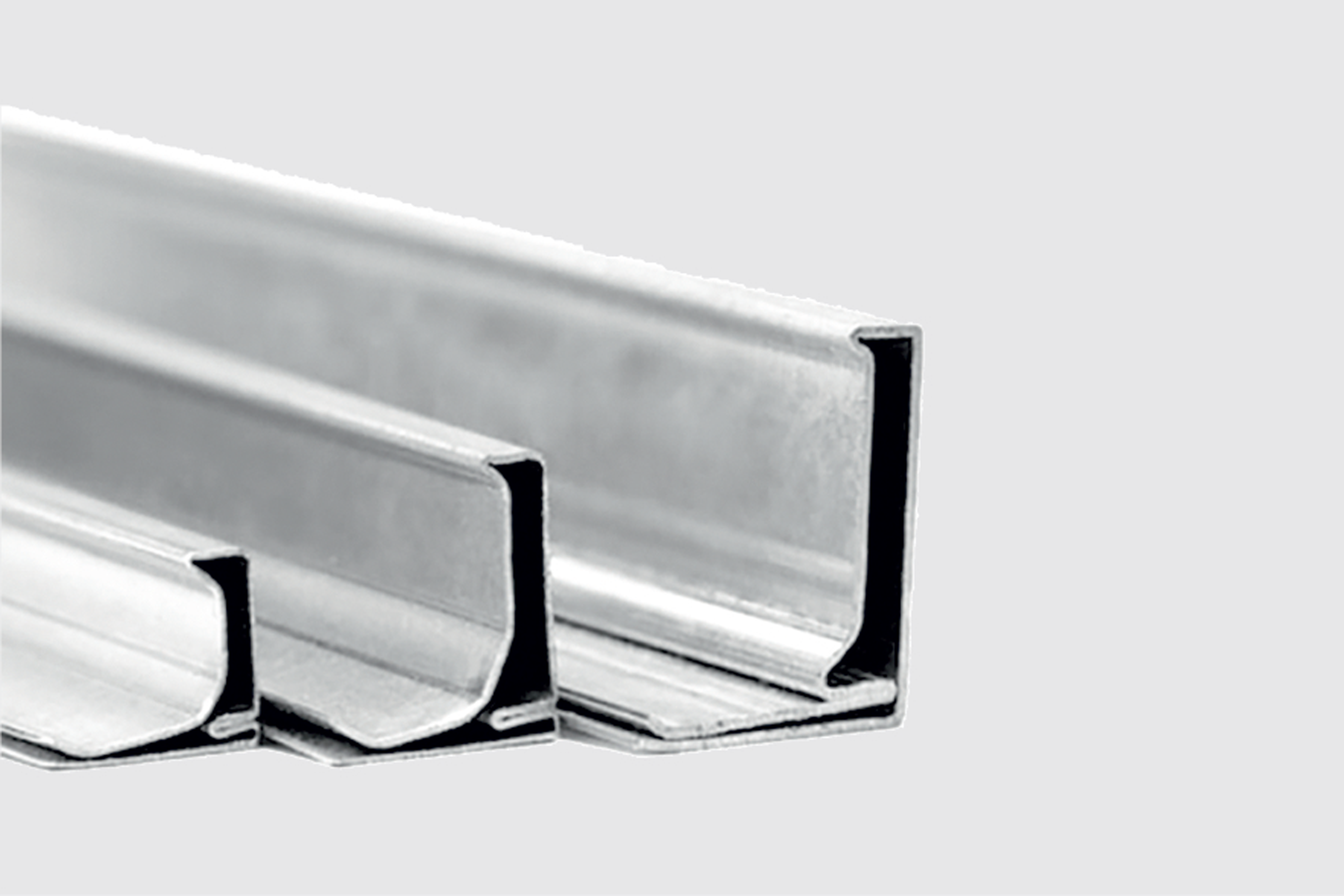

در سیستمهای مدرن کانالکشی چهارگوش، نیاز به اتصالاتی که هم استحکام بالایی داشته باشند و هم سرعت نصب را افزایش دهند، همواره احساس میشود. گروه تولیدی صنعتی کیان فن با تولید فلنج TDC (کانکتور عرضی کانال)، راهکاری استاندارد و بهینه برای اتصال قطعات چهارگوش ارائه داده است. ساختار این فلنج شامل پروفیلهای گالوانیزه U شکل است که با استفاده از ماشینآلات دقیق خمکاری و سوراخکاری میشوند.
این فلنجها به گونهای طراحی شدهاند که روی لبههای بیرونی کانالهای چهارگوش (که به صورت لبههای برشخورده یا تا شده آماده شدهاند) قرار میگیرند. مکانیزم اتصال به این صورت است که فلنج TDC روی دو انتهای کانالهای مجاور قرار گرفته و با استفاده از گوشههای مخصوص در چهار گوشه و گیرههایی در طول درز، به یکدیگر فشرده میشوند. این روش، نیاز به استفاده از پیچ و مهره در تمام طول اتصال را از بین برده و فرآیند مونتاژ را سادهتر میکند.
ویژگیهای کلیدی و مزایا
مهمترین ویژگی فلنج TDC کیان فن، ترکیب استحکام و سرعت است. این فلنجها به دلیل ساختار پروفیلی خود، مقاومت خمشی بالایی ایجاد میکنند که برای کانالهای با سایز بزرگ و فشارهای متوسط تا بالا ضروری است. استفاده از نوار هوابند EPDM در بین لبه فلنج و کانال، باعث میشود که پس از بسته شدن گیرهها، درز اتصال به طور کامل هوابند شود و نشتی هوا به حداقل برسد.
حذف پیچکاری طولی (Angle Iron Flange) و جایگزینی آن با سیستم TDC، زمان نصب را تا ۵۰ درصد کاهش میدهد و هزینه نیروی انسانی را پایین میآورد. سطح صاف داخلی کانال در محل اتصال TDC، در مقایسه با روشهای سنتی، باعث کاهش افت فشار و تلاطم جریان هوا میشود. همچنین این فلنجها قابلیت باز شدن مجدد را برای سرویس یا تعمیرات فراهم میکنند.
کاربردهای تخصصی
فلنج TDC کیان فن در تمامی پروژههایی که از کانال چهارگوش استفاده میکنند، کاربرد گستردهای دارد. در ساختمانهای اداری، تجاری و مراکز خرید که شبکه کانالکشی وسیعی در سقف کاذب وجود دارد، این فلنجها به دلیل سرعت نصب و کاهش ارتفاع اشغالی کانال، انتخابی ایدهآل هستند. در کارخانهها و صنایع، برای کانالهای انتقال هوا با دبی بالا، فلنج TDC استحکام لازم را فراهم میکند.
همچنین در سیستمهای تهویه مطبوع مرکزی (HVAC) که رعایت استانداردهای نشتی هوا (SMACNA) الزامی است، استفاده از فلنج TDC در کنار گسکت EPDM، تضمینکننده کیفیت سیستم است. این محصول همچنین برای اتصال کانالهای عایقدار نیز مناسب است، زیرا فشار یکنواختی به عایق وارد میکند و از آسیب دیدن آن جلوگیری میکند.
نتیجهگیری
فلنج TDC گروه تولیدی صنعتی کیان فن، با تکیه بر طراحی مهندسی شده و ساختار مقاوم، استاندارد جدیدی را در اتصالات کانال چهارگوش ایجاد کرده است. انتخاب این محصول تضمینکننده افزایش سرعت اجرا، کاهش هزینهها و بهبود عملکرد آیرودینامیکی سیستم تهویه است.
