معرفی و ساختار فنی

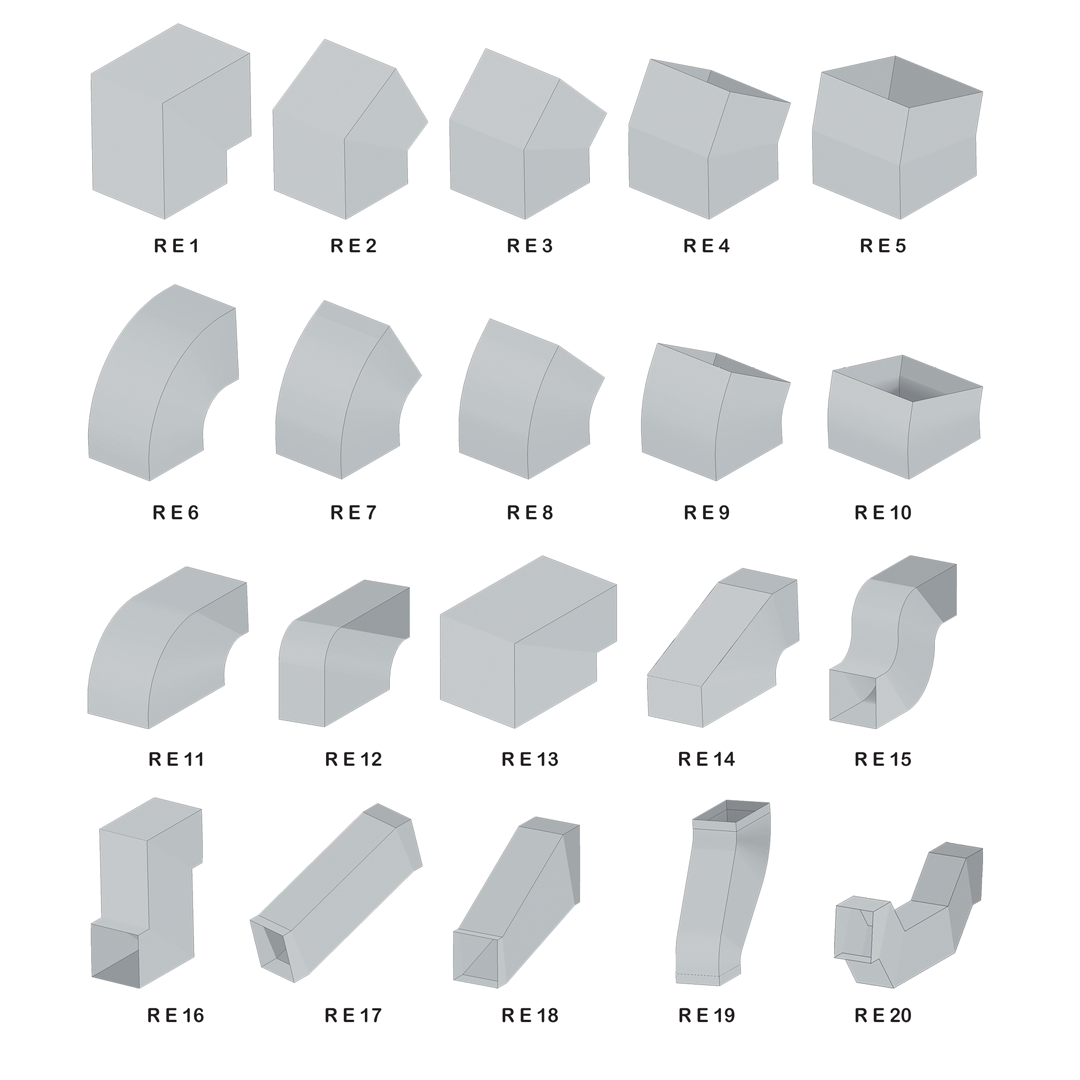

در طراحی و اجرای شبکه‌های کانال‌کشی چهارگوش، تغییر جهت جریان هوا یکی از چالش‌های اصلی مهندسی است. گروه تولیدی صنعتی کیان فن با تولید زانویی‌های استاندارد برای سیستم کانال چهارگوش، راهکاری کارآمد و با دوام برای عبور کانال از موانع و تغییر مسیر در سقف‌های کاذب ارائه می‌دهد. ساختار این زانویی‌ها کاملاً مشابه کانال‌های اصلی است و از ورق‌های گالوانیزه با کیفیت بالا ساخته می‌شوند.

فرآیند تولید زانویی‌ها به صورت کاملاً ماشینی انجام می‌شود؛ پس از مدلسازی و برش دقیق ورق توسط دستگاه‌های پلاسما، مراحل خمکاری برای ایجاد زاویه ۹۰ درجه صورت می‌گیرد. لبه‌های ورق با استفاده از درز پیتسبورگ به یکدیگر متصل می‌شوند که اتصالی محکم و یکپارچه ایجاد می‌کند. برای افزایش استحکام و جلوگیری از تغییر شکل زانویی در اثر فشار هوا، رخ‌های عرضی تقویت‌کننده در سطح بدنه ایجاد می‌شود. در صورت نیاز برای فشارهای بالا، می‌توان از میله‌های تقویت‌کننده اضافی نیز استفاده کرد.

سیستم اتصال و ویژگی‌ها
اتصال زانویی‌ها به سایر قطعات سیستم کانال چهارگوش، همانند کانال‌های اصلی، با استفاده از فلنج TDC (Transverse Duct Connector) انجام می‌پذیرد. این روش اتصال شامل پروفیل‌های فلنجی، گوشه‌ها و گیره‌ها است که سطح کانال را به صورت کشویی در خود جای می‌دهند. برای تضمین هوابندی کامل و جلوگیری از نشتی هوا در محل اتصال، از نوار هوابندی EPDM بین فلنج‌ها استفاده می‌شود.

یکی از ویژگی‌های مهم زانویی‌های کیان فن، طراحی آیرودینامیکی آن‌هاست. اگرچه تغییر مسیر هوا همواره با افت فشار همراه است، اما مهندسی دقیق زاویه و گوشه‌های زانویی در کیان فن باعث می‌شود که تلاطم جریان هوا به حداقل رسیده و افت فشار در مقایسه با نمونه‌های غیراستاندارد بسیار کمتر باشد. این امر باعث کاهش مصرف انرژی فن‌ها و افزایش راندمان کلی سیستم می‌شود.

کاربردهای تخصصی
زانویی‌های چهارگوش کیان فن در تمامی پروژه‌هایی که از کانال‌های چهارگوش استفاده می‌کنند، کاربرد حیاتی دارند. در ساختمان‌های اداری و تجاری با سقف‌های کاذب، برای عبور کانال از تیرچه‌ها و ستون‌ها و تغییر جهت به سمت دریچه‌ها از این زانویی‌ها استفاده می‌شود. در کارخانه‌ها و صنایع، برای هدایت جریان هوا به سون‌های دستگاه‌ها و عبور از موانع ماشین‌آلات، زانویی‌های مقاوم مورد نیاز است.

همچنین در سیستم‌های تهویه مطبوع مرکزی بیمارستان‌ها و هتل‌ها که کیفیت هوابندی حائز اهمیت است، استفاده از زانویی‌های با اتصال TDC و نوار EPDM ضروری است. این محصول همچنین در سیستم‌های اگزوز صنعتی برای تغییر مسیر دود و آلاینده‌ها به کار می‌رود.

نتیجه‌گیری
زانویی‌های گروه تولیدی صنعتی کیان فن، با تکیه بر تولید ماشینی دقیق، اتصالات استاندارد TDC و طراحی مقاوم، راهکاری مطمئن برای تغییر مسیر در سیستم‌های کانال چهارگوش هستند. انتخاب این محصول تضمین‌کننده استحکام سیستم، کاهش نشتی هوا و حفظ راندمان انرژی در پیچ‌های شبکه کانال است.
