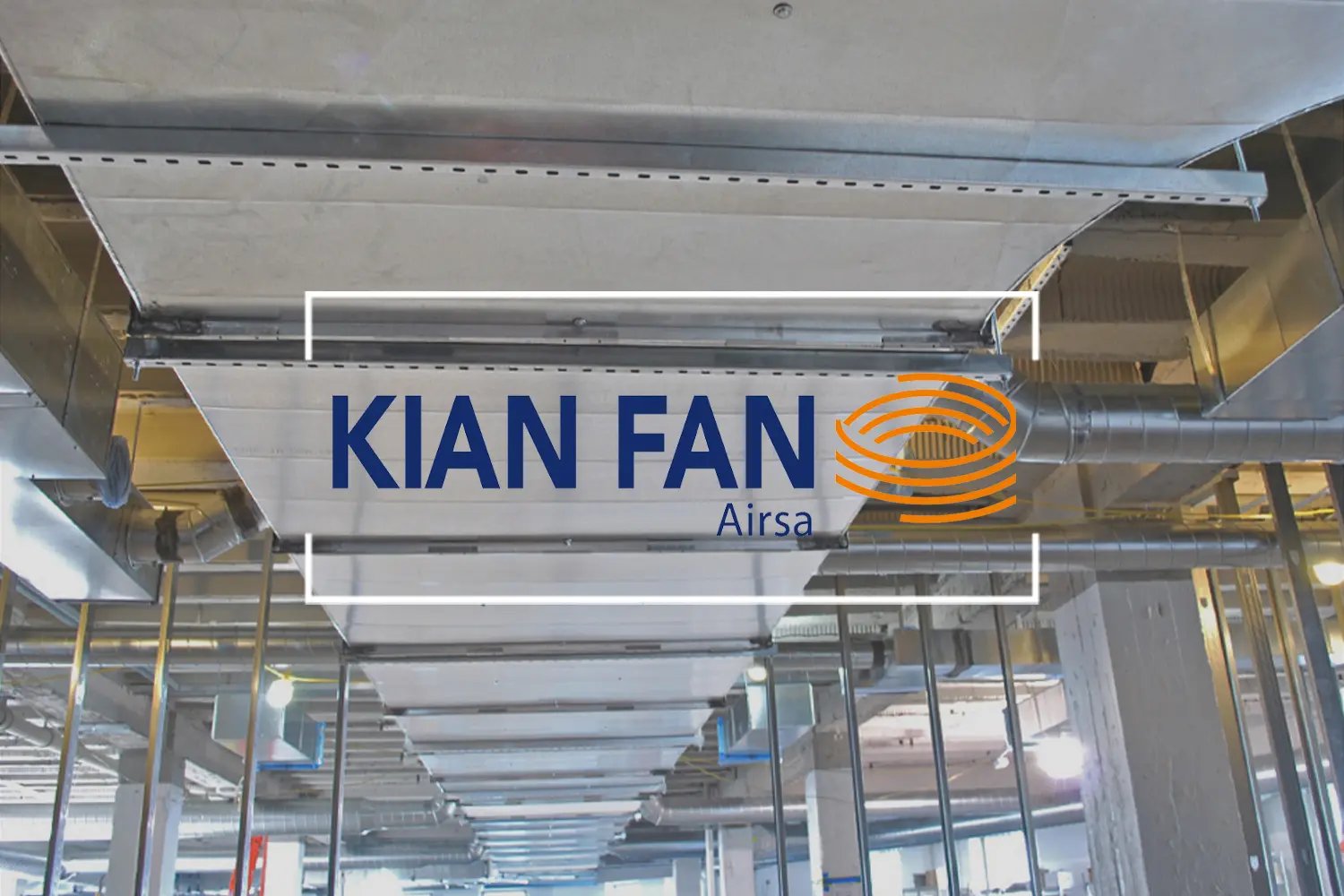

در بسیاری از پروژههای صنعتی و ساختمانی، هنگام طراحی سیستم تهویه تمرکز اصلی روی انتخاب نوع کانال، ظرفیت فن و میزان هوادهی قرار میگیرد. این موارد بدون تردید مهم هستند، اما تجربه اجرا نشان میدهد که بخش قابل توجهی از مشکلات واقعی پروژه نه از خود کانال یا فن، بلکه از اتصالات کانال چهارگوش ناشی میشود.
افت فشار غیرمنتظره، نشتی هوا، صدای اضافی در مسیر کانالکشی و حتی نیاز به بازطراحی یا اصلاح بخشی از سیستم بعد از نصب، اغلب به دلیل انتخاب یا اجرای نادرست اتصالات اتفاق میافتد. این مسائل معمولاً زمانی خود را نشان میدهند که سیستم وارد مرحله بهرهبرداری شده و اصلاح آنها هزینهبر و زمانبر است.
اتصالات کانال چهارگوش در واقع نقش هدایتکننده جریان هوا را بر عهده دارند. آنها مسیر حرکت هوا را تغییر میدهند، انشعاب ایجاد میکنند، اختلاف سطح را جبران میکنند و اجزای مختلف سیستم تهویه را به یکدیگر متصل میسازند. به همین دلیل، کیفیت طراحی و ساخت این قطعات تأثیر مستقیمی بر عملکرد نهایی کل سیستم دارد.
اگر اتصالات بهدرستی طراحی نشوند یا دقت ابعادی و هوابندی مناسبی نداشته باشند، حتی استفاده از کانالهای باکیفیت و فنهای قدرتمند هم نمیتواند عملکرد مطلوب سیستم تهویه را تضمین کند. در مقابل، انتخاب صحیح اتصالات کانال چهارگوش باعث میشود جریان هوا یکنواختتر حرکت کند، افت فشار کاهش یابد، صدای سیستم کمتر شود و عمر مفید تجهیزات افزایش پیدا کند.
به همین دلیل، در یک اجرای اصولی و حرفهای، اتصالات کانال چهارگوش نباید بهعنوان اجزایی فرعی یا کماهمیت در نظر گرفته شوند؛ بلکه باید آنها را بخشی تعیینکننده از طراحی و اجرای سیستم تهویه دانست.
اتصالات کانال چهارگوش چیست و چه وظیفهای دارد؟
اتصالات کانال چهارگوش مجموعهای از قطعات فلزی هستند که در شبکه کانالکشی برای تغییر مسیر جریان هوا، تغییر ابعاد کانال، ایجاد انشعاب یا مسدود کردن مسیر به کار میروند. این قطعات در واقع نقاط اتصال و هدایتکننده هوا بین بخشهای مختلف سیستم تهویه محسوب میشوند و نقش آنها فقط اتصال مکانیکی نیست، بلکه مستقیماً بر عملکرد جریان هوا اثر میگذارند.
در یک سیستم تهویه، هوا فقط از داخل کانال عبور نمیکند؛ نحوه ورود به زانو، عبور از تبدیل، انشعاب گرفتن در سهراهی و حتی پایان مسیر، همگی به طراحی و اجرای اتصالات وابسته است. به همین دلیل، کیفیت و دقت ساخت اتصالات کانال چهارگوش میتواند تفاوت قابل توجهی در افت فشار، میزان نشتی هوا، صدای سیستم و حتی مصرف انرژی ایجاد کند.
در اجرای اصولی سیستم تهویه، اتصالات کانال چهارگوش باید بهگونهای طراحی و تولید شوند که:
کاملاً با ابعاد واقعی کانال هماهنگ باشند
کوچکترین اختلاف در ابعاد، باعث ایجاد درز، نشتی هوا یا نیاز به اصلاحات در محل نصب میشود.
کمترین مقاومت را در برابر جریان هوا ایجاد کنند
فرم مناسب زانوها، تبدیلها و انشعابات باعث میشود جریان هوا نرمتر عبور کند و افت فشار کاهش یابد.
نصب آنها بدون فشار، برشکاری یا اصلاحات دستی انجام شود
اتصالات دقیق، زمان نصب را کاهش میدهند و از خطاهای اجرایی و دوبارهکاری جلوگیری میکنند.
در عمل، اگر اتصالات کانال چهارگوش بهدرستی انتخاب و اجرا نشوند، حتی کانالکشی با ورق مرغوب و اجرای تمیز هم نمیتواند عملکرد مطلوب سیستم تهویه را تضمین کند. به همین دلیل، توجه به اتصالات، بخشی جدی از تصمیمگیری فنی و خرید در پروژههای صنعتی و ساختمانی به شمار میرود.
برای مشاهده کامل مجموعه محصولات اتصالات کانال چهارگوش و بررسی جزئیات فنی هر مدل، میتوانید به وبسایت رسمی کیان فن مراجعه کنید.
انواع اتصالات کانال چهارگوش و کاربرد هرکدام
در سیستمهای کانالکشی چهارگوش، اتصالات نقش تعیینکنندهای در مسیر حرکت هوا، افت فشار و کیفیت اجرای نهایی دارند. انتخاب درست این قطعات و تولید دقیق آنها باعث میشود شبکه کانالکشی بدون نشتی، با حداقل صدا و بدون نیاز به اصلاحات بعد از نصب اجرا شود. در ادامه، مهمترین اتصالات کانال چهارگوش که در پروژههای صنعتی و ساختمانی استفاده میشوند را بررسی میکنیم.
زانوییهای کانال چهارگوش
زانوییها برای تغییر مسیر جریان هوا در شبکه کانالکشی به کار میروند و یکی از حساسترین بخشهای سیستم تهویه محسوب میشوند. زانوییهای چهارگوش معمولاً با زاویههای ۴۵ و ۹۰ درجه ساخته میشوند و نحوه طراحی آنها تأثیر مستقیمی بر افت فشار و صدای سیستم دارد.
زانوییهایی که بدون رعایت ابعاد دقیق و فرم مناسب ساخته میشوند، باعث آشفتگی جریان هوا، افزایش نویز و کاهش راندمان کلی سیستم خواهند شد. به همین دلیل، در تولید زانوییهای کانال چهارگوش، دقت ابعادی و کیفیت ساخت اهمیت بالایی دارد.
تبدیلهای کانال چهارگوش
تبدیلها برای تغییر ابعاد کانال در مسیر استفاده میشوند؛ چه زمانی که لازم است سطح مقطع کانال کاهش پیدا کند و چه زمانی که افزایش یابد. این قطعات معمولاً در مسیرهای اصلی یا در نقاط اتصال به تجهیزات تهویه نصب میشوند.
اگر شیب تبدیل استاندارد نباشد یا تغییر ابعاد بهصورت ناگهانی انجام شود، جریان هوا دچار ناپایداری میشود و افت فشار افزایش مییابد. استفاده از تبدیلهای اصولی باعث حرکت یکنواخت هوا و حفظ عملکرد پایدار سیستم تهویه خواهد شد.
سهراهیها
سهراهیها برای انشعابگیری از مسیر اصلی کانال مورد استفاده قرار میگیرند. طراحی این قطعه باید متناسب با دبی هوا و محل قرارگیری آن در شبکه کانالکشی انجام شود.
سهراهیهای غیراستاندارد میتوانند باعث توزیع نامتعادل هوا بین شاخهها شوند؛ موضوعی که در پروژههای بزرگ، مستقیماً روی آسایش فضا و عملکرد تجهیزات تأثیر میگذارد.
چهارراهیها
چهارراهیها زمانی استفاده میشوند که نیاز به تقسیم جریان هوا در چند جهت مختلف وجود داشته باشد. این اتصالات معمولاً در پروژههای صنعتی یا شبکههای کانالکشی پیچیده کاربرد دارند.
اجرای دقیق چهارراهیها از نظر ابعاد و زوایا، نقش مهمی در جلوگیری از افت فشار ناخواسته و ایجاد اختلاف فشار بین مسیرها دارد.
شلوارهها
شلوارهها نوعی اتصال انشعابی هستند که معمولاً برای تقسیم جریان هوا از یک مسیر به دو مسیر با ابعاد متفاوت استفاده میشوند. این قطعه در مسیرهای اصلی یا نزدیک به دستگاههای تهویه کاربرد دارد و طراحی آن باید بهگونهای باشد که جریان هوا بهصورت نرم و بدون آشفتگی تقسیم شود.
قطعات جانبی کانال چهارگوش و نقش آنها در اجرای دقیق
علاوه بر اتصالات اصلی، قطعات جانبی نقش مهمی در کیفیت نصب، هوابندی و استحکام شبکه کانالکشی چهارگوش دارند. این قطعات اگرچه کوچک هستند، اما نبود یا اجرای نادرست آنها میتواند باعث نشتی هوا و افزایش زمان نصب شود.
گوشه اتصال فلنج TDC
گوشهها برای اتصال دقیق فلنجهای TDC در کنجهای کانال چهارگوش استفاده میشوند و باعث افزایش استحکام و تراز بودن اتصال میشوند.
فلنج TDC
فلنج TDC یکی از رایجترین روشهای اتصال قطعات کانال چهارگوش است. این نوع فلنج نصب سریعتری دارد و در صورت اجرای صحیح، هوابندی مناسبی ایجاد میکند.
نوار هوابند الاستومری
این نوار برای جلوگیری از نشتی هوا در محل اتصال فلنجها استفاده میشود. استفاده از نوار هوابند مناسب، تأثیر مستقیمی در کاهش افت انرژی و بهبود عملکرد سیستم دارد.
گیره اتصال TDC
گیرهها وظیفه تثبیت فلنجهای TDC را بر عهده دارند و باعث میشوند اتصال قطعات بدون لقی و لرزش انجام شود.
کانکتور با فلنج TDC
این قطعه برای اتصال بخشهایی از کانال که نیاز به انعطاف یا جداسازی آسان دارند استفاده میشود و در کاهش انتقال لرزش و صدا مؤثر است.
کانکتور انعطافپذیر اتصال قطعات گرد و چهارگوش
در محل اتصال کانالهای گرد به چهارگوش یا اتصال به تجهیزات، از کانکتورهای انعطافپذیر استفاده میشود. این قطعات علاوه بر سادهتر کردن نصب، از انتقال لرزش فن به شبکه کانال جلوگیری میکنند.
نقش اتصالات کانال چهارگوش در اجرای اصولی سیستم تهویه
در شبکههای کانالکشی چهارگوش، اتصالات فقط قطعات مکمل نیستند؛ کیفیت و دقت اجرای آنها مستقیماً روی عملکرد کل سیستم تهویه اثر میگذارد. حتی اگر کانالها با بهترین متریال ساخته شده باشند، اتصالات ضعیف یا غیراستاندارد میتوانند باعث افت راندمان و بروز مشکلات اجرایی شوند.
انتخاب و اجرای صحیح اتصالات کانال چهارگوش، مزایای عملی مشخصی به همراه دارد که در طول بهرهبرداری از سیستم بهخوبی دیده میشود:
کاهش نشتی هوا در محل اتصالها
اتصالاتی که با ابعاد دقیق، فلنج مناسب و نوار هوابند اجرا میشوند، از هدررفت هوا جلوگیری میکنند. این موضوع بهخصوص در مسیرهای طولانی یا سیستمهای با فشار بالا اهمیت بیشتری دارد.
جلوگیری از افت فشار غیرضروری در مسیر کانال
زانوها، تبدیلها و انشعابهایی که اصولی طراحی شدهاند، مانع ایجاد آشفتگی در جریان هوا میشوند. نتیجه این کار، حرکت یکنواخت هوا و حفظ فشار طراحیشده سیستم است.
افزایش عمر مفید فن و تجهیزات تهویه
وقتی جریان هوا بدون مانع و افت فشار اضافی حرکت میکند، فنها تحت فشار کمتری کار میکنند. این موضوع باعث کاهش استهلاک، مصرف انرژی کمتر و افزایش طول عمر تجهیزات میشود.
کاهش صدای ناشی از جریان هوا
بسیاری از صداهای آزاردهنده سیستم تهویه، ناشی از اتصالات غیراستاندارد یا تغییر مسیرهای ناگهانی است. اجرای دقیق اتصالات، بهویژه زانوها و انشعابها، نقش مهمی در کاهش نویز سیستم دارد.
اجرای تمیز، منظم و بدون دوبارهکاری در پروژه
اتصالات دقیق و استاندارد باعث میشوند نصب کانالها بدون برشکاری، اصلاح دستی یا تغییرات در محل انجام شود. این موضوع هم زمان اجرا را کوتاهتر میکند و هم هزینههای اضافی پروژه را کاهش میدهد.
در نهایت، کیفیت اجرای اتصالات کانال چهارگوش مشخص میکند که سیستم تهویه تا چه حد به طراحی اولیه وفادار میماند. سیستمی که اتصالات آن اصولی انتخاب و اجرا شده باشند، در طول زمان پایدارتر عمل میکند، هزینه نگهداری کمتری دارد و نیاز به اصلاحات بعدی در آن به حداقل میرسد.
اشتباهات رایج در استفاده از اتصالات کانال چهارگوش
در اجرای سیستمهای تهویه، برخی اشتباهات در انتخاب یا نصب اتصالات کانال چهارگوش بارها در پروژههای مختلف تکرار میشود. این خطاها معمولاً در مرحله اجرا یا خرید اتفاق میافتند و اغلب با هدف کاهش هزینه یا سرعتبخشیدن به کار انجام میشوند، اما در عمل نتایج معکوس دارند.
کاتالوگ محصولات کیان فن شامل توضیحات کامل، مشخصات فنی، نمودارهای ابعادی و نمونههای کاربردی است که کمک میکند تصمیمگیری سریع و مطمئنی برای طراحی و نصب سیستم تهویه مطبوع و صنعتی داشته باشید.
رایجترین این اشتباهات عبارتاند از:
استفاده از اتصالات آماده بدون تطبیق دقیق با ابعاد واقعی کانال
در بسیاری از پروژهها، اتصالات بهصورت آماده تهیه میشوند و بدون بررسی دقیق ابعاد واقعی کانال نصب میگردند. این موضوع باعث ایجاد درز، فشار به قطعات یا نیاز به اصلاحات دستی در محل میشود که هم کیفیت اجرا را پایین میآورد و هم احتمال نشتی هوا را افزایش میدهد.
بیتوجهی به ضخامت ورق و شرایط کاری پروژه
انتخاب ضخامت نامناسب برای زانوها، تبدیلها و انشعابها، بهویژه در سیستمهای صنعتی یا مسیرهای با فشار بالا، میتواند منجر به لرزش، تغییر شکل قطعات و کاهش عمر مفید اتصالات شود.
اجرای زانوهای تند در مسیرهای اصلی انتقال هوا
استفاده از زانوهای ۹۰ درجه بدون رعایت شعاع مناسب، یکی از عوامل اصلی افت فشار و افزایش صدای سیستم است. این موضوع بهخصوص در مسیرهای اصلی، فشار مضاعفی به فن وارد میکند و راندمان کلی سیستم را کاهش میدهد.
حذف دریچه بازدید برای کاهش هزینه اولیه
در برخی پروژهها، برای کاهش هزینههای اولیه، دریچه بازدید حذف میشود. این تصمیم در کوتاهمدت ممکن است منطقی به نظر برسد، اما در زمان سرویس، تمیزکاری یا تعمیرات، دسترسی به داخل کانال را دشوار یا حتی غیرممکن میکند و هزینههای نگهداری را بهشدت افزایش میدهد.
در مجموع، این نوع تصمیمها شاید در ابتدای پروژه کمهزینه یا سادهتر به نظر برسند، اما در بلندمدت باعث افزایش مصرف انرژی، استهلاک تجهیزات، نیاز به اصلاحات مجدد و نارضایتی بهرهبردار میشوند. اجرای اصولی اتصالات کانال چهارگوش، در واقع سرمایهگذاری برای عملکرد پایدار و بدون دردسر سیستم تهویه در سالهای آینده است.
با بررسی محصولات و کاتالوگ کیان فن، میتوانید کانال چهارگوش و اتصالات مناسب پروژه خود را انتخاب کنید و از راندمان بالا، نصب آسان و طول عمر طولانی سیستم تهویه اطمینان حاصل کنید.
نکات مهم در انتخاب اتصالات کانال چهارگوش برای مدیران خرید
انتخاب درست اتصالات کانال چهارگوش، یکی از عوامل کلیدی در اجرای موفق سیستم تهویه است. این تصمیم، تأثیر مستقیم بر عملکرد، هزینه و طول عمر کل سیستم دارد. در ادامه، مهمترین نکاتی که مدیران خرید باید در نظر بگیرند، آمده است:
۱. تطبیق دقیق با ابعاد و نوع کانال
اتصالات باید کاملاً با ابعاد کانال هماهنگ باشند، چه زانو، تبدیل یا سهراهی باشد.
استفاده از اتصالات آماده یا استاندارد بدون بررسی ابعاد واقعی کانال، میتواند منجر به نشتی هوا یا نیاز به اصلاحات دستی شود.
۲. کیفیت ورق و مقاومت مکانیکی
ضخامت ورق و نوع فلز به شرایط پروژه بستگی دارد؛ برای سیستمهای صنعتی یا مسیرهای با فشار بالا، اتصالات باید از ورق با مقاومت مناسب تولید شوند.
مقاومت مکانیکی بالا باعث کاهش تغییر شکل و لرزش در طول زمان و افزایش عمر مفید سیستم میشود.
۳. رعایت شعاع مناسب در زانوها
زانوهای تند و با شعاع کم باعث افت فشار، افزایش صدا و کاهش راندمان سیستم میشوند.
در مسیرهای اصلی، زانوها باید با شعاع استاندارد ساخته شوند تا جریان هوا یکنواخت و کمنویز باقی بماند.
۴. استفاده از دریچه بازدید
در مسیرهایی که ممکن است نیاز به تمیزکاری یا تعمیر داشته باشند، دریچه بازدید الزامی است.
حذف این قطعات برای کاهش هزینههای اولیه، در بلندمدت هزینه نگهداری و زمان توقف سیستم را افزایش میدهد.
۵. هماهنگی با تجهیزات جانبی و سیستم کلی
اتصالات باید با سایر قطعات، مانند فلنجهای TDC، کانکتورها و قطعات انعطافپذیر، هماهنگ باشند.
هماهنگی کامل بین اجزا باعث نصب سریع، کاهش ریسک خطا و عملکرد بهینه سیستم میشود.
۶. قابلیت سفارشیسازی بر اساس پروژه
بسیاری از پروژهها نیاز به اتصالات خاص دارند: زانوهای غیرمتعارف، تبدیلهای با شیب دقیق یا سهراهیهای خاص.
انتخاب تولیدکنندهای که بتواند اتصالات را بر اساس نیاز پروژه طراحی و تولید کند، تصمیمی اقتصادی و منطقی است.
۷. کنترل کیفیت و استانداردهای تولید
اتصالات باید مطابق استانداردهای معتبر صنعتی تولید شوند و از نظر دقت ابعادی، هوابندی و مقاومت مورد بررسی قرار گرفته باشند.
کنترل کیفیت دقیق، تضمین میکند که نصب بدون مشکل انجام شود و سیستم در طول زمان عملکرد پایدار داشته باشد.
با رعایت این نکات، مدیران خرید میتوانند مطمئن باشند که اتصالات انتخابشده باعث بهینه شدن عملکرد سیستم تهویه، کاهش هزینههای نگهداری و افزایش عمر مفید تجهیزات خواهند شد.
جمعبندی
اتصالات کانال چهارگوش، اگرچه به ظاهر قطعاتی کوچک هستند، نقش تعیینکنندهای در عملکرد نهایی سیستم تهویه دارند. طراحی، ساخت و نصب اصولی این اتصالات، از بروز مشکلات رایجی مانند نشتی هوا، افت فشار، صدای اضافی و نیاز به اصلاحات پس از نصب جلوگیری میکند.
در پروژههایی که دقت فنی، راندمان انرژی و دوام سیستم اهمیت دارد، نگاه مهندسی به انتخاب و اجرای اتصالات، نه تنها موجب عملکرد پایدار و کمصدا سیستم میشود، بلکه از هزینههای اضافی نگهداری و اصلاحات احتمالی جلوگیری میکند.
به عبارت دیگر، اتصالات کانال چهارگوش، ستون فقرات شبکه تهویه هستند و توجه به جزئیات آنها، تضمین میکند سیستم تهویه مطابق طراحی اولیه عمل کند و عملکرد کلی پروژه با کیفیت و طول عمر بالا ارائه شود.
برای خرید یا دریافت مشاوره فنی، بخش تماس با ما در سایت کیان فن آماده پاسخگویی به سوالات شما است. این امکان به شما کمک میکند تا بهترین محصول را مطابق نیاز خود انتخاب و اجرا کنید و پروژهای پایدار و اقتصادی داشته باشید.
سوالات متداول
۱. اتصالات کانال چهارگوش چیست و چه کاربردی دارد؟
اتصالات کانال چهارگوش شامل قطعاتی مانند زانو، تبدیل، سهراهی و چهارراهی هستند که برای تغییر مسیر هوا، انشعابگیری، تغییر ابعاد یا بستن مسیر کانال به کار میروند. این قطعات مسیر جریان هوا را شکل میدهند و نقش مستقیم در راندمان و عملکرد سیستم تهویه دارند.
۲. چرا انتخاب درست اتصالات کانال چهارگوش مهم است؟
انتخاب اتصالات مناسب، باعث کاهش افت فشار، جلوگیری از نشتی هوا، کاهش نویز و افزایش عمر تجهیزات میشود. اجرای اصولی این اتصالات تضمین میکند که سیستم تهویه مطابق طراحی اولیه عمل کند و هزینههای نگهداری در طولانیمدت کاهش یابد.
۳. رایجترین اشتباهات در استفاده از اتصالات کانال چهارگوش کدامند؟
از جمله اشتباهات رایج میتوان به استفاده از اتصالات آماده بدون تطبیق دقیق با ابعاد کانال، اجرای زانوهای تند در مسیرهای اصلی و حذف دریچه بازدید برای صرفهجویی کوتاهمدت اشاره کرد. این خطاها در طولانیمدت باعث کاهش راندمان و افزایش هزینهها میشوند.
۴. چه نکاتی هنگام خرید اتصالات کانال چهارگوش باید رعایت شود؟
مدیران خرید باید به مواردی مانند تطبیق دقیق ابعاد کانال، ضخامت ورق، استانداردهای ساخت، کیفیت جوش یا قفل مکانیکی، امکان نصب بدون اصلاحات دستی و وجود قطعات جانبی مانند دریچه بازدید و گیره توجه کنند.
۵. اتصالات کانال چهارگوش چه تاثیری بر عمر سیستم تهویه دارند؟
انتخاب و نصب اصولی اتصالات باعث حرکت یکنواخت هوا، کاهش فشار اضافی روی فنها و تجهیزات، کاهش نویز و کم شدن تعمیرات دورهای میشود. در نتیجه، عمر مفید سیستم تهویه افزایش یافته و عملکرد پایدارتری ارائه میدهد.
